　　电子地磅称重设备接线与接地知识：

　　电子地磅称重设备接线范围包括称重传感器与接线盒的接线，接线盒与称重显示仪表的接线，称重显示仪表与打印机、大屏幕显示器、计算机等设备的接线。电子地磅接地知识,电子汽车衡

　　1、称重传感器与接线盒的接线： 

　　将称重传感器的线缆线穿过秤台，牵引到接线盒固定位，经接线盒的密封接头进入接线盒内，将四芯或六芯线缆的不同颜色的线经测量后按正负激励电源、正负反馈、正负信号接到接线盒内对应的接线柱上。将传感器线缆多余的部分用扎带绑好，收纳齐整电子地磅接地知识,电子汽车衡。 

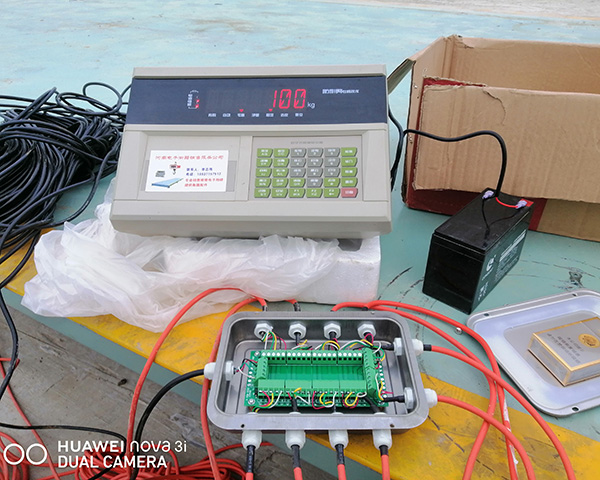

　　2、接线盒与称重显示仪表接线： 

　　将专用屏蔽线缆的一端经接线盒的密封接口牵引到接线盒内，将屏蔽线缆内各色芯线接到接线盒内对应的接线柱上。将屏蔽线缆另一端穿过金属管焊接到对应于称重显示仪表的专用插头上，以便插入称重显示仪表的插座上。 

　　电子地磅接地知识,电子汽车衡有三点需要注意： 

　　a.接线盒内的输入、输出线接好后，要拧紧、拧牢并密封接头，放上干燥剂、做好防潮工作，然后才能固定接线盒盒盖; 

　　b.对不同的称重传感器，要根据不同的色标区分输入、反馈、输出，一定不要搞错; c.对不同的称重显示仪表，使用的称重显示插座、插头形式不一样，接法更不一样，也不要搞错。 

　　3、称重显示仪表出厂时只配置信号总线专用插头，用户如需要配置大屏幕显示器、打印机、计算机时应在订货时说明，用于称重显示仪表与打印机、大屏幕显示器、计算机等设备的连接线缆需另行配置。 

　　4、电源线连接：

　　显示仪表、打印机、计算机等仪器仪表的电源线插头插入多功能电源插座，电源插座插入外接电源插口。若选配稳压电源，则多功能插座的插头插入稳压电源，稳压电源的插头插入外接电源口。

　　5、电子地磅称重设备接地： 

　　电子地磅称重设备的接地是非常重要的，既保护人身安全，又保证设备工作稳定可靠，设备的接地措施切不可轻视。一般电子地磅称重设备有两个接地点，一个是磅房内的接地桩，使仪器仪表外壳接地;另一个是秤台接地，用一根或数根接地线缆，将秤体与接地桩相连。

　　对于多雷地区，建议设置避雷针，可更有效地保护电子地磅接地知识,电子汽车衡系统。
