江展河皮带秤产品说明：

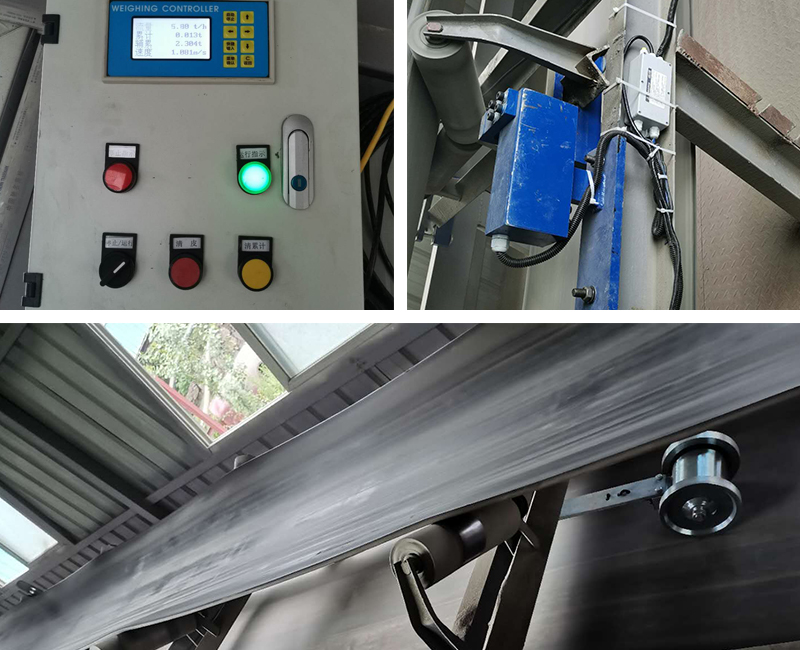

JZH-14型称重桥架为四组称重托辊，全悬浮式结构，无耳轴支点和运动部件。采用矩形钢管设计，整个称重桥架具有足够高的刚性和较小的自重，外表积灰面积达到较低。高精度应变片式传感器安装于受拉部位，以减少非线性误差，保证整个系统的稳定性，其维护量极小。两只横梁上吊有四只拉式称重传感器对称重桥架提供支撑，称重桥架为单元组件结构，可方便迅速的进行现场安装，只需八只螺栓安装固定。
该秤架主要用于需要进行贸易结算且输送机倾角较小的场合。
主要技术参数：
系统精度：+/-1%~1.5%
称量范围：1~8000t/h
皮带宽度：500~2400mm
皮带速度：0~4m/s
皮带输送机倾角：≤6度(特殊物料≤10度)
拉式电子应变式称重传感器：
◆ 外壳：“S”型密封保护
◆ 非线性：<0.03%FS
◆ 非重复性：<0.01%FS
◆ 蠕变：<0.02%FS
◆ 零点输出：±1%
◆ 在大流量下，传感器弹性体施力点位移不大于0.2mm
◆ 温度灵敏度： 间隔：0.0008%FS/oF 零点：0.0015%FS/oF
◆ 滞后误差：0.02%
◆ 灵敏度误差：±0.1%
◆ 过载能力：传感器容量的150%
测速传感器:
◆ 测速传感器安装在尾部滚筒，测速滚筒或测速滚轮上，测速滚筒/滚轮安装在回程皮带的上表面，没有了皮带打滑造成的影响。该测速传感器为数字式无炭刷脉冲发生器，皮带运行时，速度传感器发出一系列速度脉冲，每一个脉冲代表皮带行程的一个单位长度，脉冲频率和皮带速度成正比。
◆ 外壳材质为铸铝，能适应于露天工作环境。
◆ 交流脉冲发生器不需要调整或更换炭刷。
JZH称重仪表：
◆ 准备度：优于0.05%
◆ 全数字操作，面板操作，按键输入，简捷方便
◆ 具有自动调零，自动间隔，故障诊断，停电保持数据等功能
◆ 具有独特的电子标定，链码标定，挂码标定和实物标定等多种校验方式
◆ 可选的远传计数功能，具有可选的多点显示
◆ 累重显示输出：八位带小数点，显示0.01t
◆ 流量显示输出：四位带小数点，单位为吨/小时，或千克/小时
◆ 模拟输出：正比于流量的4-20mA或0-20mA电流输出
◆ 通讯接口：可选RS-485或RS-232串口
主要构成部件:
称重传感器：4只
速度传感器：1只
计量托辊：4组
传力杠杆：框架式
耳轴支点：无
